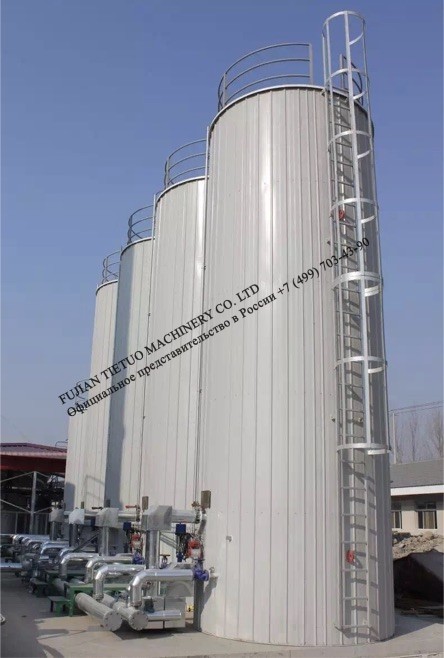

Битумное хранилище

Битумное хранилище предназначено для хранения и разогрева битума. Возможна поставка емкостей в горизонтальном и вертикальном исполнении от 20 до 100 м3. Каждая из емкостей имеет теплоизоляцию, систему регистров, систему индикации наполненности, которая позволяет точно фиксировать объем загруженного в хранилище битума и контролировать процесс отгрузки. В конструкции емкостей предусмотрены технологические люки для удобства обслуживания.

Обогрев битумного хранилища производится посредством термального масла, циркулирующего в системе змеевиков, что позволяет значительно улучшить качество подготовки битума за счет отсутствия перегрева и коксования. Разогрев термального масла до рабочей температуры производится с помощью нагревателя жидкого теплоносителя (НЖТ).

По желанию Заказчика система нагрева в емкостях может осуществляться с помощью электро-нагревательных элементов (ТЭНов).

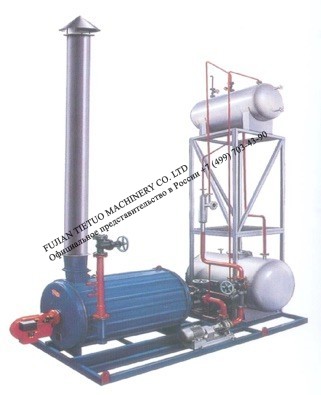

Нагреватель жидкого теплоносителя (НЖТ)

Предназначен для обогрева битумного хранилища, посредством нагрева термального масла и циркуляции его по системе змеевиков, расположенных в битумных емкостях. Теплообменник представляет собой стальную цилиндрическую обечайку, внутри которой размещен двухконтурный змеевик из коаксиально расположенных трубчатых спиралей. Пламя, создаваемое горелкой, с максимальной эффективностью передает тепловую энергию термальному маслу, проходя по трем контурам топочного котла. Задняя и передняя стенки футерованы огнеупорным материалом. Снаружи котла имеется тепловая изоляция толщиной 100 мм.

В конструкции нагревателя используются горелки работающие на дизельном топливе (возможна установка газовой горелки). Горелка в автоматическом режиме поддерживает заданную температуру термального масла, что позволяет сократить расходы на используемое топливо. Система насосов и запорной арматуры поддерживает в автоматическом режиме заданные параметры давления в системе маслопроводов.

Возможна поставка нагревателей масла мощностью от 100 000 до 1 300 000 Ккал.

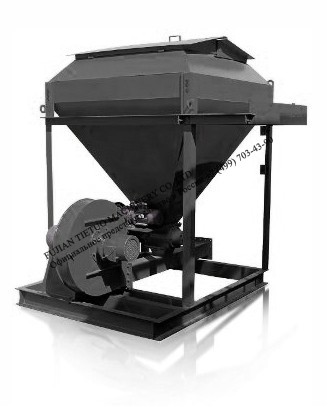

Агрегат целлюлозной добавки (АЦД)

Агрегат предназначен для дозирования добавок (типа VIATOP и др.) в процессе приготовления асфальта для производства щебеночно-мастичного асфальтобетона (ЩМА).

Конструкция АЦД обеспечивает прием, дозирование и автоматическую выдачу в смеситель гранулированных целлюлозных добавок с насыпной плотностью 500±50 кг/м3. Конструкция является автономной с собственным блоком управления и позволяет дооснастить любой тип асфальтобетонных установок для выпуска ЩМА.

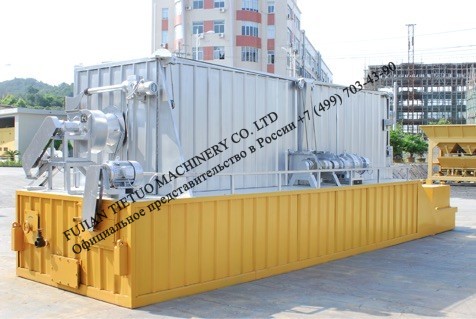

Плавители битума

Фасованный битум, доставленный на АБЗ в твердом (холодном) виде, перед приготовлением асфальтобетонной смеси необходимо расплавить и перекачать в рабочую емкость для дальнейшего нагрева до рабочей температуры. Плавление битума, т.е. разогрев до температуры текучести (100÷1200С) осуществляется за счет циркуляции горячего теплоносителя в регистрах установки. Разогрев теплоносителя осуществляется с помощью установленной горелки.

Так же возможно исполнение плавителя для работы с битумом поставляемом в безвозвратной таре.

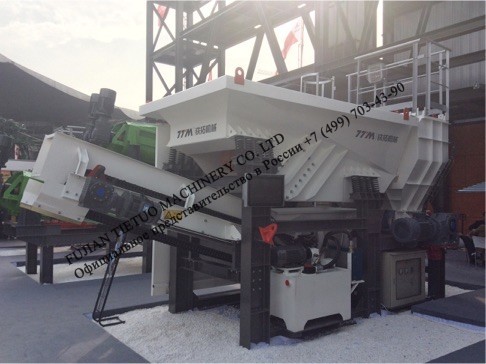

Дробильно-сортировочный комплекс асфальтового гранулята

Структура материала, после его механической деформации на дороге, требует дополнительного дробления (для получения однородных линейных размеров). Для этой цели фабрика ТТМ производит дробилки барабанного типа. К преимуществам данных дробилок можно отнести: небольшой износ в процессе работы, возможность не дробить имеющиеся в потоке частицы материала на более мелкие, а лишь проводить деструктуризацию массива асфальта.

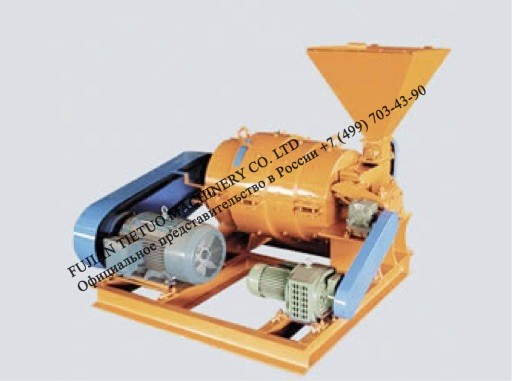

Угольные горелки, дробилки, мельницы

Уголь уже давно используется в качестве энергетического топлива. В этой связи, по согласованию с Заказчиком, фабрика ТТМ укомплектовывает асфальтовые заводы горелками для работы на угле.

При сжигании угля в атмосферу выделяются вредные газообразные выбросы, являющиеся продуктами неполного сгорания угля. Чтобы уменьшить выброс данных веществ и увеличить калорийность топлива, материал перед сжиганием предварительно измельчают. Для этих целей применяется дробилка для угля, предназначенная для измельчения крупных кусков топлива на более мелкие куски определенного размера.

Угольная мельница предназначена для размельчение каменного угля в пыль. При сжигании угля мелкой фракции выделяется большое количество тепловой энергии и уменьшается выброс вредных продуктов в атмосферу.
